उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | ब्रिज इरेक्टिंग | कीवर्ड: | पुल निर्माण |
|---|---|---|---|
| प्रकार: | ब्रिज गर्डर इरेक्शन मशीन | रेटेड लोडिंग क्षमता:: | 100t 200t 300t 400t |
| Max. मैक्स। Lifting Height: सामान उठाने की ऊंचाई:: | विभिन्न | अवधि: | 35-50M |
| कार्य कर्तव्य: | ए5-ए7 | शक्ति का स्रोत:: | 3 चरण 380V, 50 हर्ट्ज |
| प्रयोग: | प्रीफैब्रिकेटेड बीम को प्रीफैब्रिकेटेड पियर्स पर रखता है | आवेदन पत्र: | राजमार्ग पुल निर्माण |
| हाई लाइट: | 400t ब्रिज गर्डर इरेक्शन मशीन,200t ब्रिज इरेक्टिंग मशीन,100t ब्रिज इरेक्टिंग मशीन |
||
100t 200t 300t 400t ब्रिज गर्डर इरेक्शन मशीनऑटो ट्रांसमिशन सिस्टम के साथ अन्य
पुल निर्माण मशीन की संरचना:
ब्रिज इरेक्टिंग मशीन मुख्य रूप से आर्म, नंबर 1 उत्थापन ट्रॉली, नंबर 2 उत्थापन ट्रॉली, नंबर 1 कॉलम, नंबर 2 कॉलम, नंबर 3 कॉलम, हाइड्रोलिक सिस्टम, विद्युत प्रणाली से बना है। , डीजल जनरेटर सेट और सुरक्षा सुरक्षा निगरानी प्रणाली।
बीम ट्रांसपोर्टर द्वारा बीम को फीड करने के लिए ब्रिज इरेक्टिंग मशीन के पीछे ले जाया जाता है, उत्थापन ट्रॉली बीम को खींचने के लिए गर्डर को उठाती है, और बॉक्स गर्डर की स्थिति हवा में ठीक-ठाक होती है।यह 32 मीटर, 24 मीटर, 20 मीटर डबल-लाइन पूरे-होल बॉक्स गर्डर को खड़ा कर सकता है, न्यूनतम वक्र त्रिज्या R5500m को खड़ा करने के लिए अनुकूल है, अधिकतम अनुदैर्ध्य ढलान 20‰ को खड़ा करने के लिए अनुकूल है, रेटेड भारोत्तोलन वजन 900t।
ब्रिज गर्डर इरेक्शन मशीन विशेषताएं:
* अद्वितीय पिन कनेक्शन, फर्म और विश्वसनीय, स्थापित करने में आसान
* ए-प्रकार की फ्रैक्चर सतह, गुरुत्वाकर्षण के निम्न केंद्र के साथ निरंतर गर्डर, सुविधाजनक और विश्वसनीय।
* मशीन एक ही समय में ले जाने और इरेक्शन के साथ गर्डर्स के निर्माण को पूरा कर सकती है।
* कम विक्षेपण और उच्च कठोरता।
* सुरक्षित और विश्वसनीय।
* उच्च दक्षता।
ब्रिज इरेक्टिंग मशीन पैरामीटर्स:
|
भारोत्तोलन क्षमता (टी) |
200 |
160 |
120 |
100 |
80 |
|
लागू अवधि (एम) |
55 |
50 |
40 |
35 |
30 |
|
लागू तिरछा पुल कोण |
0-450 |
0-450 |
0-450 |
0-450 |
0-450 |
|
ट्रॉली उठाने की गति (एम / मिनट) |
0.8 |
0.8 |
0.8 |
1.27 |
0.8 |
|
रोली अनुदैर्ध्य चलती गति (एम / मिनट) |
4.25 |
4.25 |
4.25 |
4.25 |
4.25 |
|
गाड़ी अनुदैर्ध्य चलती गति (एम / मिनट) |
4.25 |
4.25 |
4.25 |
4.25 |
4.25 |
|
गाड़ी अनुप्रस्थ चलती गति (एम / मिनट) |
2.45 |
2.45 |
2.45 |
2.45 |
2.45 |
|
परिवहन क्षमता (टी) |
100X2 |
80 X2 |
60X2 |
50X2 |
50X2 |
|
पुल परिवहन वाहन की गति (एम / मिनट) |
8.5 |
8.5 |
8.5 |
8.5 |
8.5 |
|
वापसी की गति (एम / मिनट) |
17 |
17 |
17 |
17 |
17 |
ब्रिज इरेक्टिंग मशीनआवेदन पत्र:
ब्रिज इरेक्शन मशीन को मोटे तौर पर हाईवे ब्रिज इरेक्शन मशीन और रेलवे ब्रिज इरेक्शन मशीन में इसके उपयोग के अनुसार विभाजित किया जा सकता है।इसे विभिन्न संरचनाओं के अनुसार भी विभाजित किया जा सकता है।कई नाम हैं, जैसे सहायक गाइड बीम प्रकार, एकीकृत फ्रेम परिवहन प्रकार, सुरंग प्रकार और इसी तरह।इसे इरेक्शन मेथड, सेग्मेंट असेंबली टाइप, होल होल टाइप आदि के अनुसार भी विभाजित किया जा सकता है। टन भार के आधार पर बिंदु भी होते हैं।आम तौर पर, राजमार्ग पुल खड़ी करने वाली मशीनों का टन भार अपेक्षाकृत छोटा होता है, आमतौर पर 300 टन से कम होता है।रेलवे ब्रिज इरेक्टिंग मशीन, विशेष रूप से हाई-स्पीड रेलवे ब्रिज इरेक्टिंग मशीन, में आमतौर पर अपेक्षाकृत बड़ा टन भार, 450 टन और 900 टन होता है, जो बहुत आम हैं।

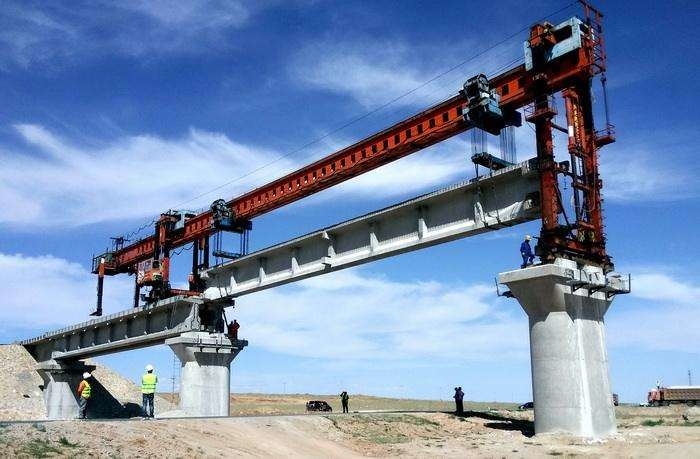

ब्रिज इरेक्टिंग मशीन फोटो:
